高嶺土尾礦生產加氣混凝土原料磨粉設備

高嶺土尾礦

　　利用高嶺土尾礦生產加氣混凝土研究早已在國內出現，已有機構對高嶺土尾礦細度與篩余量對加氣混凝土硬度進行了研究，其中加入200目細度高嶺土尾礦與其他混凝土原料碾磨的篩余量越小、碾磨時間越長而加氣混凝土硬度越強，但有時間峰值，并不是越長越好。

　　桂林鴻程針對高嶺土尾礦高通過率的需求給客戶配置性強優越的高嶺土尾礦磨粉機械?？蓾M足混凝土生產廠家的要求。

　　一、高嶺土尾礦產生原因與對環境的影響

　　高嶺土尾礦是高嶺土礦經選礦后排放的固體廢棄物。長期以來，很多單位只致力于高嶺土礦的開采、加工，對高嶺土尾礦的回收利用研究較少，大都是將尾礦露天堆放，或者用作鋪路、返田和夯實地基等，隨著尾礦的不斷堆積，侵占了大量的土地，污染水質，并造成植被破壞及水土流失，甚至造成泥石流，嚴重影響生態環境，同時也造成了高嶺土等不可再生資源的過分消耗。因此綜合利用高嶺土尾礦，將其回收利用，變廢為寶，保護環境，造福于社會和子孫后代，顯得尤為重要。

　　二、高嶺土尾礦細度、研磨時間對加氣混凝土強度的影響

加氣混凝土砌塊

　　首先，我們來看高嶺土尾礦用以生產加氣混凝土各原料配置表（表1）。由表中可以看出，某機構利用高嶺土尾礦研制加氣混凝土原來包括高嶺土尾礦、水泥、生石灰、石膏和河沙，其中高嶺土尾礦適宜細度為200目。

圖1：加氣混凝土原料 高嶺土尾礦與其他原料配置成分表

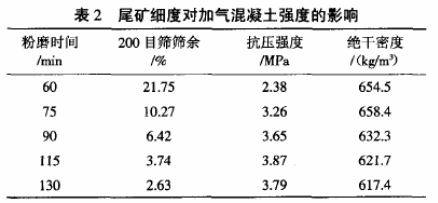

圖2：高嶺土尾礦細度對加氣混凝土硬度的影響

　　然后，我們來看高嶺土尾礦細度對加氣混凝土強度的影響。由表2可以看出，加氣混凝土制品的抗壓強度隨高嶺土尾礦細度的增加而提高。Norifumi Isu 等提出，尾礦細度的提高可以加速托貝莫來石的形成。當尾礦經115 min粉磨時,增強效果最佳。隨著粉磨時間進-步延長，制品強度反而有一定程度下降,推測可能是由于尾礦的細度過小，會使制品中未反應的殘核過于細小，制品內部不能形成良好的骨架結構),從而影響制品強度;同時增加了制品的需水量,加大了制品的干縮。綜合經濟和性能因素，選用高嶺土尾礦的粉磨時間為115min比較合適。

　　三、高嶺土尾礦與加氣混凝土磨粉設備的選擇

　　從以上分析可以看到，利用高嶺土尾礦生產加氣混凝土，原料細度、研磨時間對加氣混凝土硬度有著先前的決定作用。高嶺土尾礦磨粉機和加氣混凝土原料混合磨粉機械的選擇則是原料碾磨效率和細度的重要設備。

高嶺土尾礦磨粉機：HLM礦渣立磨

　　桂林鴻程研發的HLM礦渣立磨可以對各種采礦尾礦、礦渣、高爐渣和工業固廢進行加工，對硬度不大的高嶺土尾礦更是得心應手。用HLM礦渣立磨加工高嶺土尾礦，生產200目細粉，可以達到單位臺時23~220噸的加工能力。

　　而對原料的混合研磨，桂林鴻程亦有專門的混凝土攪拌站原料加工設備，水泥原料磨系統，在水泥原料、混凝土原料混合研磨方面比球磨更省電，省節能。HLM系列水泥原料磨系統是桂林鴻程通過學習引進國外先進技術，經歷二十多年潛心研究開發出的一款高效節能、烘干兼磨粉功能的系列化先進粉磨設備。在眾多水泥廠家、礦渣加工回收企業和碳酸鈣等非金屬礦石加工公司有非常多的客戶。

　　對于高嶺土尾礦的利用，桂林鴻程不僅僅提供設備，還提供高嶺土尾礦的利用的工藝，配置方案與項目工程建設，如果您有高嶺土尾礦，請不要浪費，速與桂林鴻程聯絡，我們為您提供利用高嶺土尾礦生產加氣混凝土等項目投資方案與設備選型，為您提供持續的利潤，我們桂林鴻程尾礦加工利用專線是：0773-3661663。
